| उत्पत्ति के प्लेस: | हेफ़ेई, अनहुई प्रांत, चीन |
|---|---|
| ब्रांड नाम: | Jingpu |
| मॉडल संख्या: | एमएफपी-पीटी1000 |
| न्यूनतम आदेश मात्रा: | 500 पीसी |
| मूल्य: | USD 3.0 /pc |
| पैकेजिंग विवरण: | समुद्र में चलने योग्य के लिए मानक निर्यात पैकिंग |
| प्रसव के समय: | 15-20 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
| ऑप्टिकल संकल्प: | 15:1 | भंडारण तापमान: | -20 ~ 80 ℃ |
|---|---|---|---|
| आर सहिष्णुता: | 1%,2%,3%,5%,10% | आउटपुट प्रकार: | अनुरूप |
| बीटा मान: | बी25/85=3435±1% | एक्यूरेसी क्लास: | 2B、B、A、1/3Bस्तर वैकल्पिक |
| जांच: | R2-3.2(T=0.6) | बी सहिष्णुता: | 0.5% , 1% , 2% , 3% |
| आईपी कोड: | IP64 | निःशुल्क नमूना: | हाँ |
| पैकेज का प्रकार: | सतह माउंट | रोस अनुपालन: | हाँ |
| प्रकार: | सतह माउंट थर्मोकपल | कस्टम: | उपलब्ध |
| तापमान सीमा: | -20-1200°C, वैकल्पिक | ||
| हाई लाइट: | सतह माउंट PT1000 सेंसर,रिंग लग सतह माउंट PT1000 सेंसर |
||
सतह माउंट PT1000 सेंसर सही कोण प्रकार रिंग लग
उत्पाद का वर्णन
यह आइटम एक सतह माउंट PT1000 तापमान सेंसर दाएं स्वर्गदूत प्रकार के अंगूठी लग है। यह तापमान माप और निगरानी के लिए प्रयोग किया जाता है। यह हेफेई Jingpu सेंसर प्रौद्योगिकी कं, लिमिटेड से निर्मित है।
विद्युत विशेषता
यह वस्तु एक सतह माउंट PT1000 तापमान सेंसर दाएं स्वर्गदूत प्रकार की अंगूठी लग है।
| वस्तु का नाम | कोड | परीक्षण की स्थिति | प्रदर्शन की आवश्यकता | इकाई |
| दर प्रतिरोध | आर0°सी | 0°C±0.05°C | 1000 | ओ |
| वोल्टेज का सामना करना | हाइ-पॉट |
शांत हवा में AC1500V 1mA 1s |
कोई टूटना नहीं | वी |
| ऑपरेटिंग तापमान सीमा | ओटीआर | शांत हवा में | -40°C~105°C | °C |
PT1000 तापमान सेंसर के लिए आकार रेखाचित्र
| आइटम संख्या | नाम | सामग्री विनिर्देश | मात्रा | टिप्पणियाँ |
| 1 | एनटीसी चिप | पीटी1000 सेंसर | 1 | |
| 2 | शेल/घर | (दाएं दूत) RNB5-10 | 1 | |
| 3 | कैप्सुलेशन | एपोक्सी राल | 1 | काली |
| 4 | ट्यूब | संकुचित ट्यूबФ5.0*(20±3) मिमी | 1 | काली |
| 5 | केबल | XLPE अछूता तार UL4411 24AWG 125°C | 1 |
ऑपरेशन सूचना
1.1 अनुप्रयोगः तापमान माप और नियंत्रण
1.2 ओवर करंट के गुजरने पर स्व-गर्मी के कारण होने वाली माप त्रुटि से बचें
1.3 अत्यधिक गर्मी के झटके से बचें, गर्म हवा के झटके से जांच में कम से कम 10 मिमी की धड़कन होनी चाहिए यदि गर्मी सिकुड़ने वाली सुरक्षा ट्यूब को संलग्न करने की आवश्यकता है
1.4 भंडारण तापमानः 0°C~50°C, ≤75%RH; संक्षारक गैस और धूप के वातावरण में रखने से बचें; खोलने के बाद पैकेज को फिर से सील करने की आवश्यकता है।
1.5 इपॉक्सी कैप्सुलेटेड एनटीसी थर्मिस्टोर की संरचना के अनुसार, जब अंतिम उपयोगकर्ता स्थापित करता है, तो ईपॉक्सी सिर को सीसा के तार से बहुत अधिक तन्य शक्ति और झुकने के बल के अधीन होने से बचने के लिए।सीसा के तार को एक झुकने बिंदु या सीसा के तार पर बल बिंदु पर सील सिर से 6 मिमी या उससे कम नीचे नियंत्रित किया जाना चाहिए।. ताकि चिप को चोट न पहुंचे, जिसके परिणामस्वरूप प्रतिरोध बहता है और यहां तक कि खुला सर्किट, खासकर जब घटक गर्म होता है।

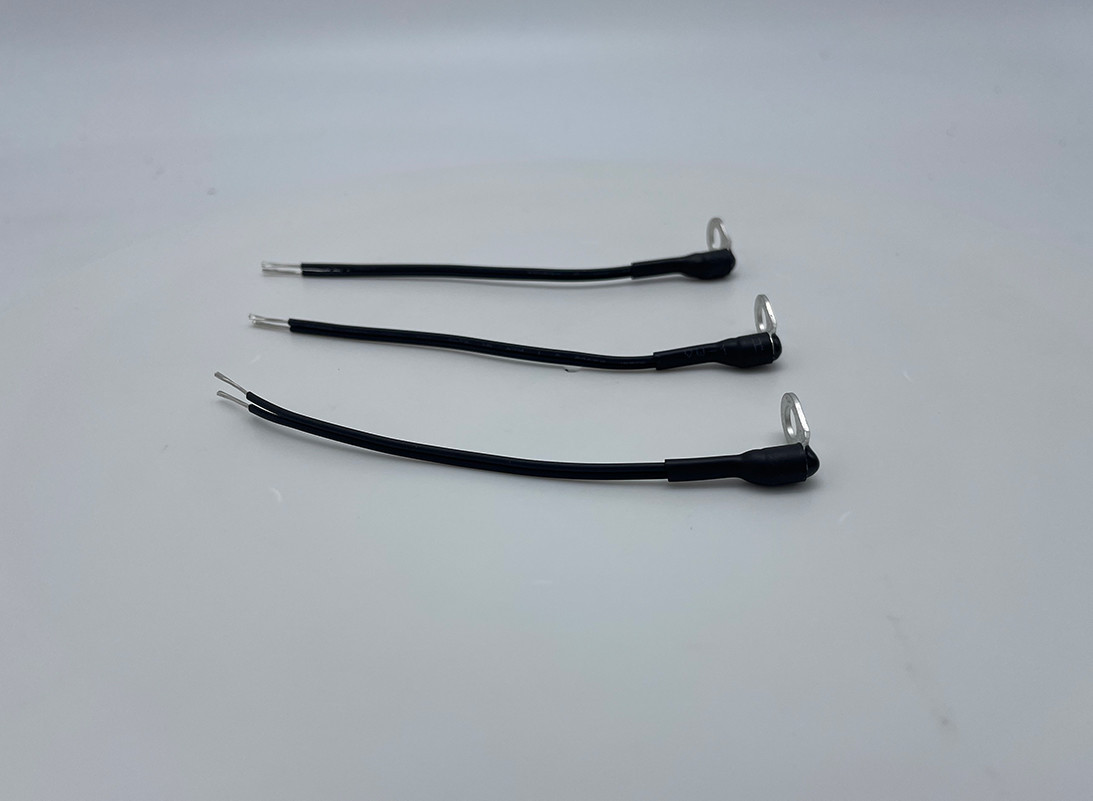

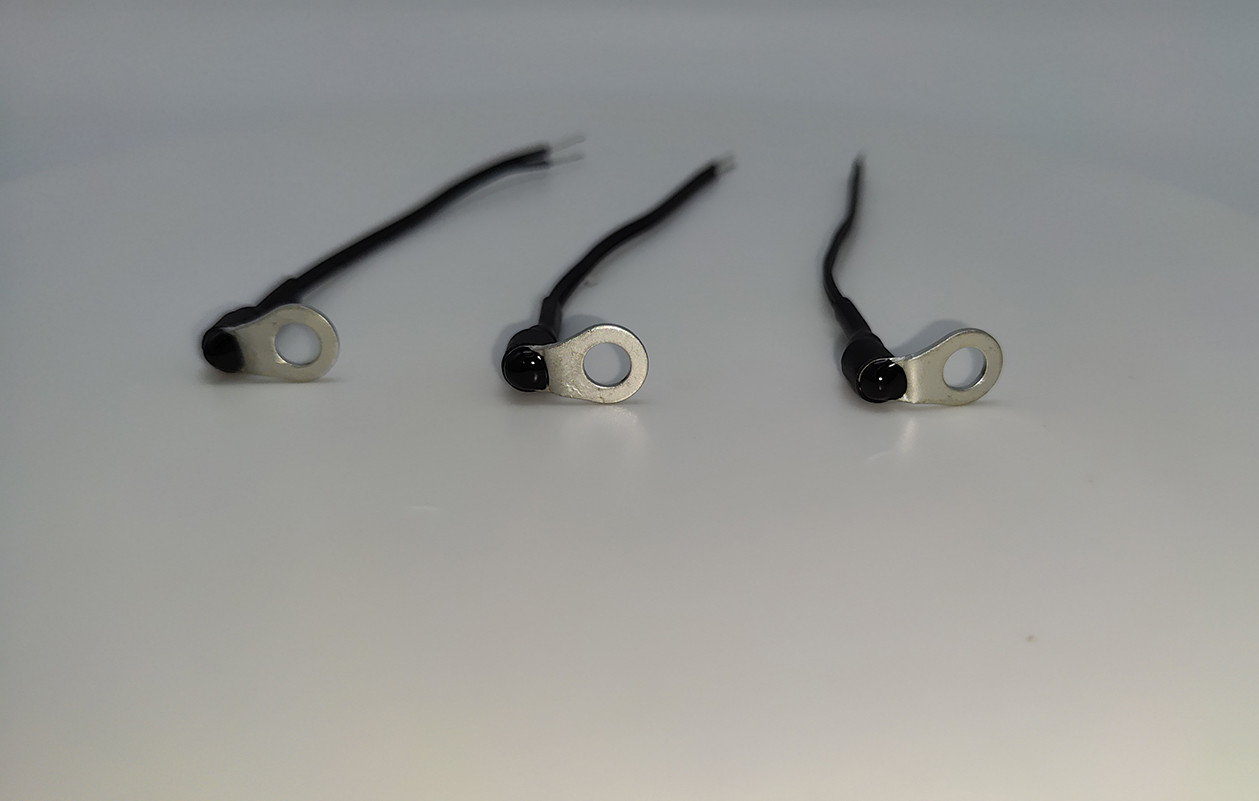

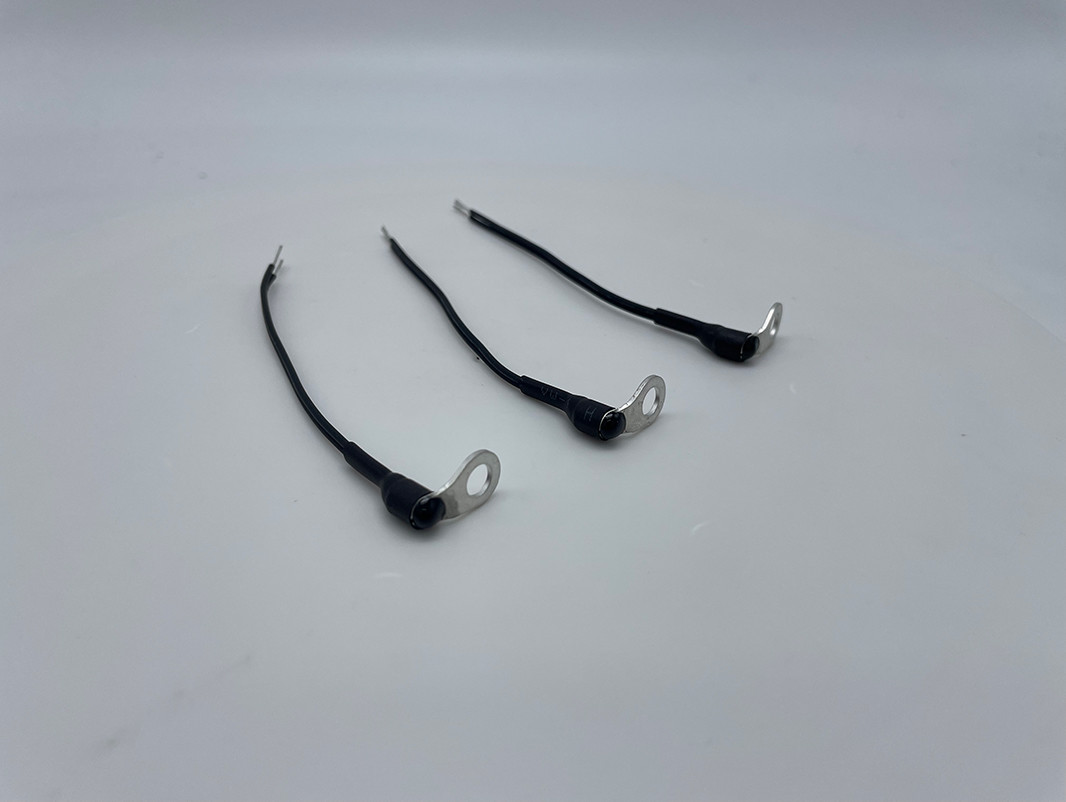

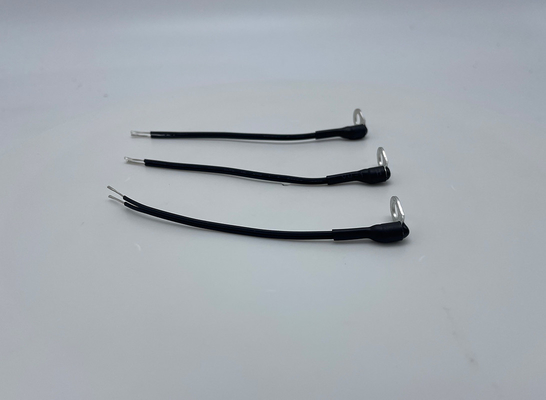

उत्पाद चित्र
उत्पाद अनुप्रयोग
तापमान माप और निगरानी
ऑटोमोबाइल बैटरी
बैटरी चार्जर
औद्योगिक उपकरण
घरेलू उपकरण
