| उत्पत्ति के प्लेस: | अनहुई, चीन |
|---|---|
| ब्रांड नाम: | Hefei Jingpu Sensor Technology Co., Ltd |
| प्रमाणन: | RoHS, ISO9001 |
| मॉडल संख्या: | एल |
| न्यूनतम आदेश मात्रा: | 1000 टुकड़े |
| मूल्य: | To be negotiated |
| पैकेजिंग विवरण: | कार्टन पैकेज |
| प्रसव के समय: | 2-6 सप्ताह |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 1000 के / एम |
| योजक: | MOLEX PICOFLEX 903270308 | तार: | पीवीसी UL2651 28AWG |
|---|---|---|---|
| लम्बाई: | 420±5मिमी (कस्टम) | आवेदन: | पीसीबी बोर्ड |
| हाई लाइट: | 420 मिमी पीवीसी वायर हार्नेस,पीसीबी बोर्ड वायर हार्नेस,कनेक्टर के साथ वायर हार्नेस असेंबली |
||
पीसीबी बोर्ड वायर हार्नेस
उत्पाद का वर्णन:
एक पीसीबी बोर्ड वायर हार्नेस इलेक्ट्रॉनिक प्रणालियों में एक अभिन्न घटक है, जो प्रिंटेड सर्किट बोर्ड (पीसीबी) पर विभिन्न घटकों के संगठित और कुशल कनेक्शन की सुविधा देता है।तार के बंधन से शक्ति प्राप्त होती है, संकेत, और इलेक्ट्रॉनिक असेंबली के भीतर विभिन्न तत्वों के बीच डेटा।
प्रमुख घटक और संरचनाः
तार और केबल:
विभिन्न प्रकार के तारों और केबलों का उपयोग पीसीबी बोर्ड तार हार्नेस में किया जाता है, जिसमें अछूता तांबा कंडक्टर शामिल हैं। इन घटकों का चयन वर्तमान-वाहक क्षमता जैसे कारकों पर निर्भर करता है,सिग्नल अखंडता, और पर्यावरणीय विचार।
कनेक्टर:
कनेक्टर आवश्यक घटक हैं जो तार के हार्नेस को पीसीबी और अन्य इलेक्ट्रॉनिक उपकरणों से जोड़ते हैं। वे विभिन्न प्रकारों में आते हैं, जैसे पिन हेडर, सॉकेट,और अनुप्रयोग आवश्यकताओं के आधार पर विशेष कनेक्टर.
इन्सुलेशन और कवरिंगः
विद्युत हस्तक्षेप को रोकने और सिग्नल की अखंडता सुनिश्चित करने के लिए पृथक तारों को इन्सुलेशन सामग्री से कवर किया जाता है।यांत्रिक शक्ति प्रदान करना और बाहरी प्रभावों के खिलाफ सुरक्षा.
समापन बिंदुः
तार के हार्नेस का अंत पीसीबी पर विशिष्ट बिंदुओं पर होता है, जो निर्दिष्ट क्षेत्रों से जुड़ता है जहां घटक एकीकृत होते हैं।विद्युत निरंतरता और स्थिरता बनाए रखने के लिए उचित समापन महत्वपूर्ण है.
रंग कोडिंग और लेबलिंगः
पहचान और समस्या निवारण की सुविधा के लिए, हार्नेस के भीतर तारों को अक्सर उनके कार्य के आधार पर रंग-कोड किया जाता है। इसके अतिरिक्त,विशिष्ट कनेक्शन और कार्यक्षमताओं के बारे में जानकारी प्रदान करने के लिए लेबलिंग का उपयोग किया जा सकता है.
कार्य और लाभ:
सिग्नल संचरणः
पीसीबी बोर्ड के तारों का मुख्य कार्य पीसीबी पर विभिन्न घटकों के बीच संकेत और शक्ति प्रसारित करना है।यह इलेक्ट्रॉनिक प्रणाली के भीतर सहज संचार और कार्यक्षमता सुनिश्चित करता है.
संगठनात्मकता और साफ-सुथरापन:
वायर हार्नेस इलेक्ट्रॉनिक असेंबली के समग्र संगठन और साफ-सुथरेपन में योगदान देते हैं। वे व्यक्तिगत बिंदु-से-बिंदु वायरिंग की आवश्यकता को समाप्त करते हैं,त्रुटियों की संभावना को कम करना और रखरखाव को सरल बनाना.
कम विद्युत चुम्बकीय हस्तक्षेप (ईएमआई):
उचित रूप से डिजाइन किए गए और ढाले गए तारों से विद्युत चुम्बकीय हस्तक्षेप को कम करने में मदद मिलती है, जिससे इलेक्ट्रॉनिक प्रणाली की समग्र विद्युत चुम्बकीय संगतता (ईएमसी) बढ़ जाती है।
विनिर्माण और असेंबली में आसानी:
मानकीकृत तारों से बने हार्नेस विनिर्माण प्रक्रिया को सुव्यवस्थित करते हैं, जिससे दक्षता और लागत प्रभावीता बढ़ जाती है। लगातार और विश्वसनीय उत्पादन के लिए स्वचालित असेंबली प्रक्रियाओं का उपयोग किया जा सकता है।
मॉड्यूलर डिजाइन की सुविधा देता हैः
वायर हार्नेस एक मॉड्यूलर डिजाइन दृष्टिकोण का समर्थन करते हैं, जो मानकीकृत घटकों के एकीकरण की अनुमति देता है। यह मॉड्यूलरता लचीलापन और उन्नयन या मरम्मत की आसानी को बढ़ाती है।
विनिर्देशः
केबलः 08P PH:1.27 मिमी पीवीसी UL2651 28AWG ग्रे वायर लाल किनारे के साथ।
कनेक्टर: आईडीटी-08पी पीएचः 1.27 मिमी पीबीटी + जी / एफ सफेद (मोलेक्स पिकोफ्लेक्स 903270308)
आवेदनःपीसीबी बोर्ड

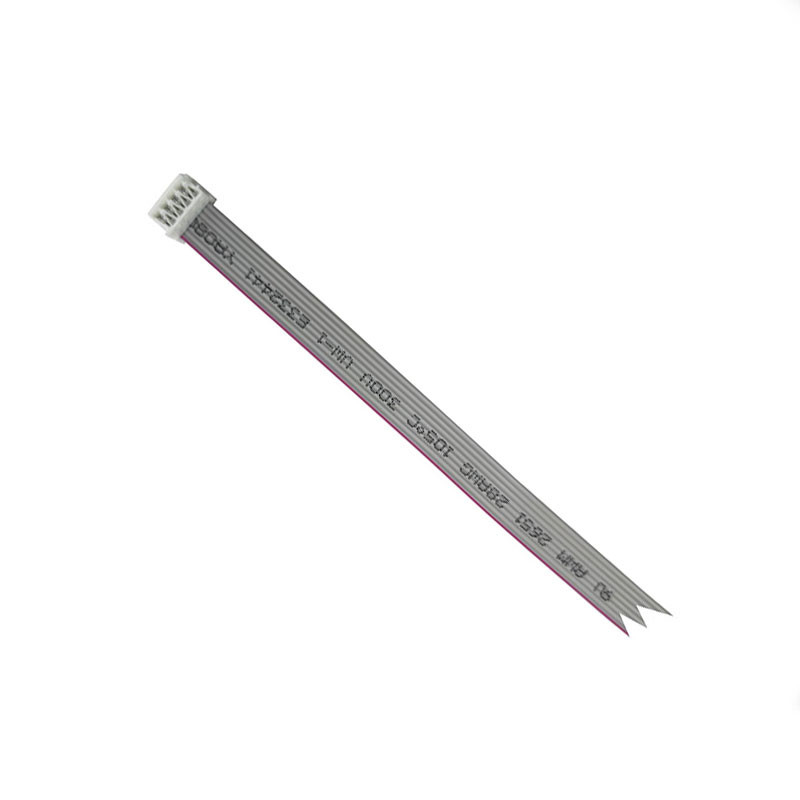

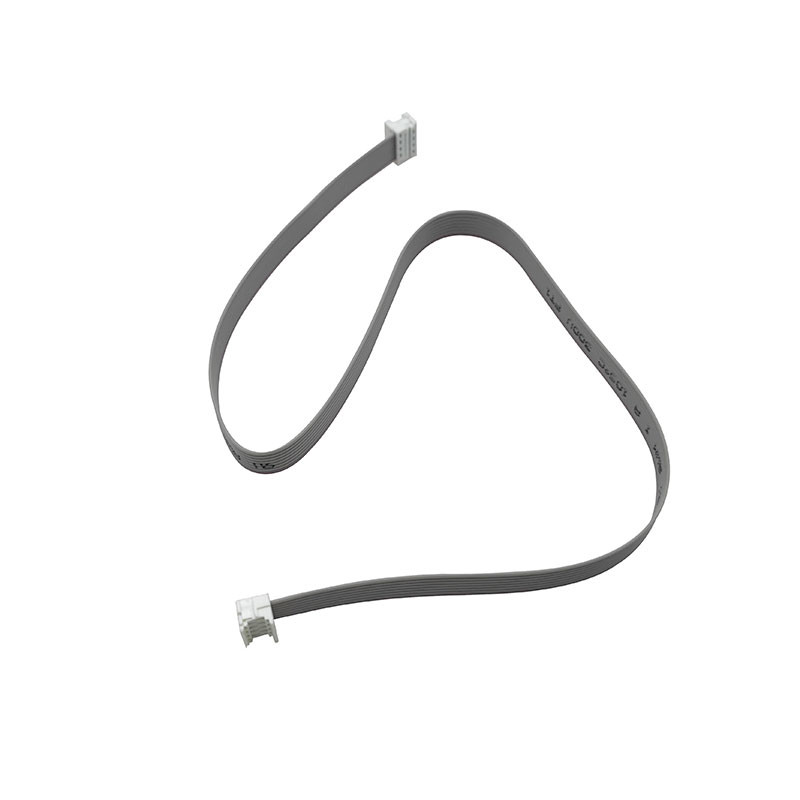

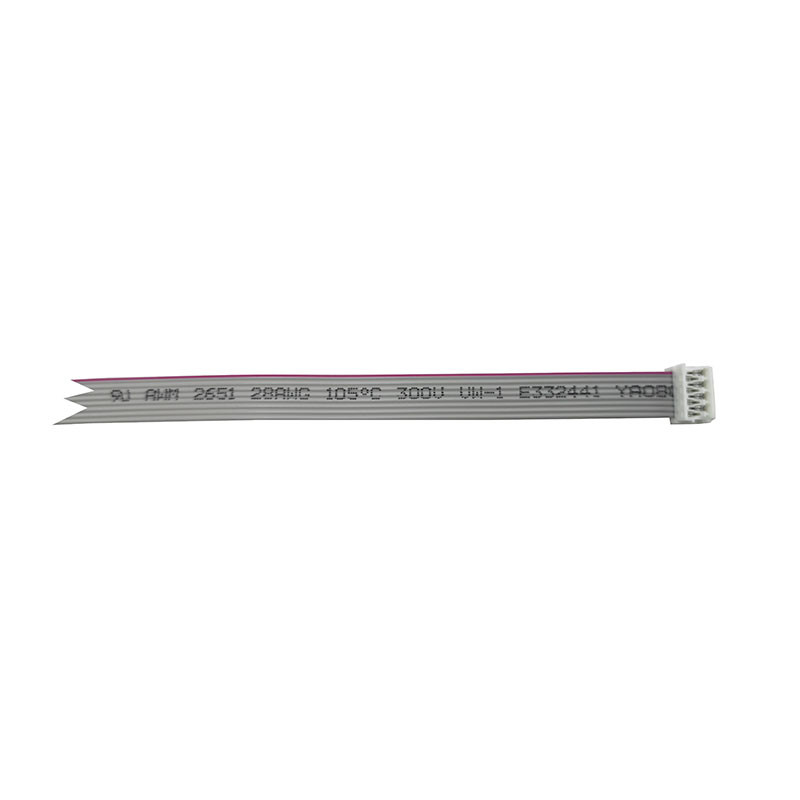

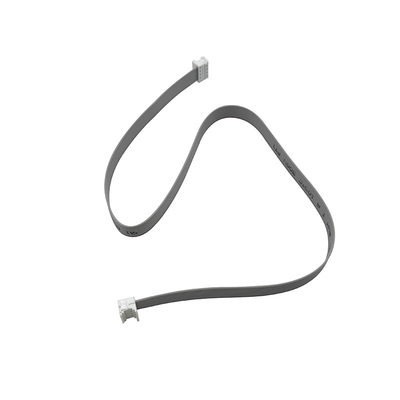

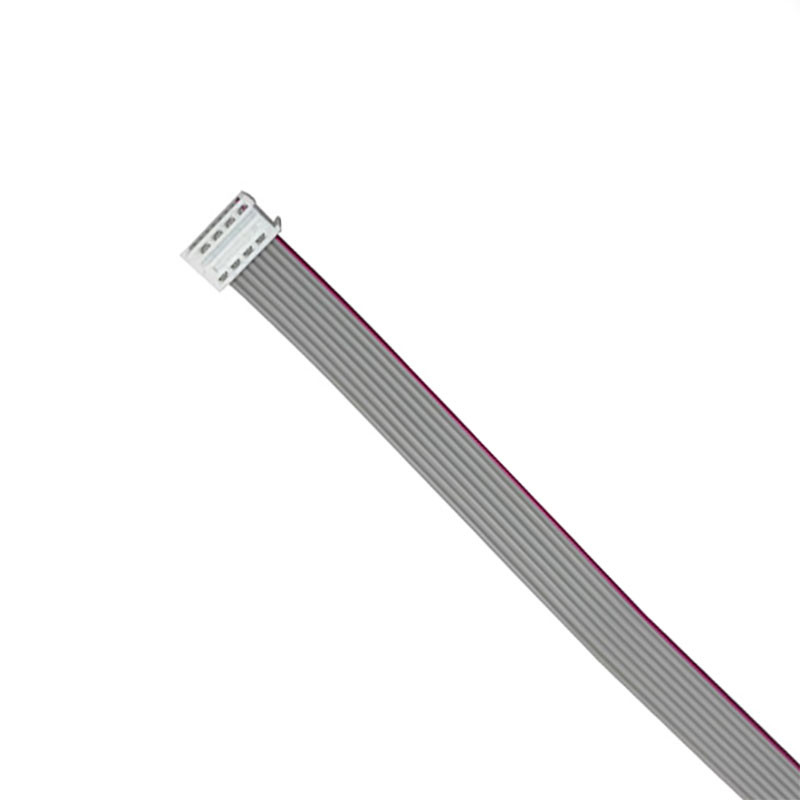

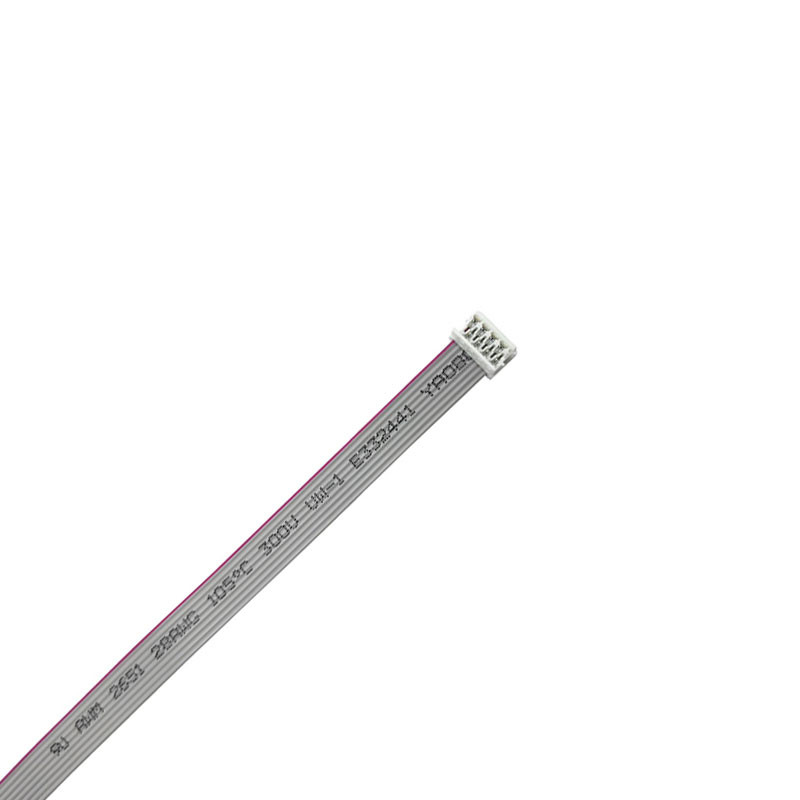

चित्र:
