| उत्पत्ति के प्लेस: | अनहुई, चीन |
|---|---|
| ब्रांड नाम: | Hefei Jingpu Sensor Technology Co., Ltd |
| प्रमाणन: | RoHS, ISO9001 |
| मॉडल संख्या: | एमएफई |
| न्यूनतम आदेश मात्रा: | 1000 टुकड़े |
| मूल्य: | 0.65USD |
| पैकेजिंग विवरण: | कार्टन पैकेज |
| प्रसव के समय: | 2-6 सप्ताह |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 1000 के / एम |
| प्रतिरोध मूल्य: | R25°C=47/47Ω±1% | जांच: | डबल एनटीसी थर्मिस्टर्स |
|---|---|---|---|
| बीटा मान: | B25/50=3950±1% | जांच का आकार: | ड्रॉप≤（1.7-2.5）-φ（3.2-4）*（14（1/-2） |
| तार: | UL4484 24AWG ((11/0.16) 105°C | तार की लंबाई: | 207+5/0 काला/ 150+5/0 लाल |
| योजक: | मोलेक्स 5051510400 काला | टर्मिनल: | 5051538000 |
| हाई लाइट: | अर्धचालक सामग्री एपॉक्सी थर्मिस्टोर,हीटर तापमान सेंसर एनटीसी थर्मिस्टोर,डबल प्रोब एनटीसी थर्मिस्टोर |
||
हीटर तापमान सेंसर एनटीसी थर्मिस्टोर
उत्पाद का वर्णन:
एनटीसी (नकारात्मक तापमान गुणांक) थर्मिस्टोर एक प्रकार का तापमान सेंसर है जिसका उपयोग आमतौर पर हीटर सहित विभिन्न अनुप्रयोगों में किया जाता है।"एनटीसी" शब्द से पता चलता है कि थर्मिस्टोर का प्रतिरोध उसके तापमान में वृद्धि के साथ कम हो जाता है.
प्रतिरोध परिवर्तनः एनटीसी थर्मिस्टोर एक अर्धचालक सामग्री से बना है जिसका विद्युत प्रतिरोध तापमान बढ़ने के साथ घटता है।प्रतिरोध और तापमान के बीच संबंध असंबद्ध है, और यह एक नकारात्मक तापमान गुणांक का पालन करता है।
तापमान सेंसरः एनटीसी थर्मिस्टोर हीटर के भीतर एक स्थान पर एम्बेडेड या संलग्न है जहां तापमान निगरानी आवश्यक है।इस स्थान पर तापमान में परिवर्तन.
निगरानी सर्किट: एनटीसी थर्मिस्टोर एक निगरानी सर्किट का हिस्सा है जो इसके प्रतिरोध को मापता है।यह सर्किट आमतौर पर एक नियंत्रक या माइक्रोप्रोसेसर से जुड़ा होता है जो प्रतिरोध मूल्य की व्याख्या करता है और इसे संबंधित तापमान से जोड़ता है.
नियंत्रण प्रणालीः नियंत्रक या माइक्रोप्रोसेसर एनटीसी थर्मिस्टोर से तापमान की जानकारी का उपयोग हीटर के संचालन को विनियमित करने के लिए कर सकते हैं। उदाहरण के लिए,यह वांछित तापमान सेटपॉइंट बनाए रखने के लिए तापमान प्रतिक्रिया के आधार पर हीटिंग तत्व को आपूर्ति की गई शक्ति को समायोजित कर सकता है.
सुरक्षाः एनटीसी थर्मिस्टर्स का उपयोग सुरक्षा के उद्देश्यों के लिए भी किया जाता है। यदि तापमान एक निश्चित सीमा से अधिक हो जाता है, तो थर्मिस्टर्स का प्रतिरोध काफी कम हो जाता है,एक संभावित अति ताप की स्थिति का संकेतयह सूचना सुरक्षा तंत्रों को क्षति को रोकने के लिए हीटर के संचालन को बंद करने या संशोधित करने के लिए ट्रिगर कर सकती है।
पैरामीटरः
प्रतिरोध मानः R25°C=47KΩ/47KΩ ± 1%
बीटा मान: B25/50= 3950±1%
जांचः 2*ड्रॉप≤(1.7-2.5)-φ(3.2-4)*(14±1/-2) φ(3.0-4.0) काला
तारः UL4484 24AWG (11/0.16) 150°C 黑+红
तार की लंबाईः 270±5 काला, 150±5 लाल
कनेक्टर: मोलेक्स 50515104, 5051538000, 5051520400

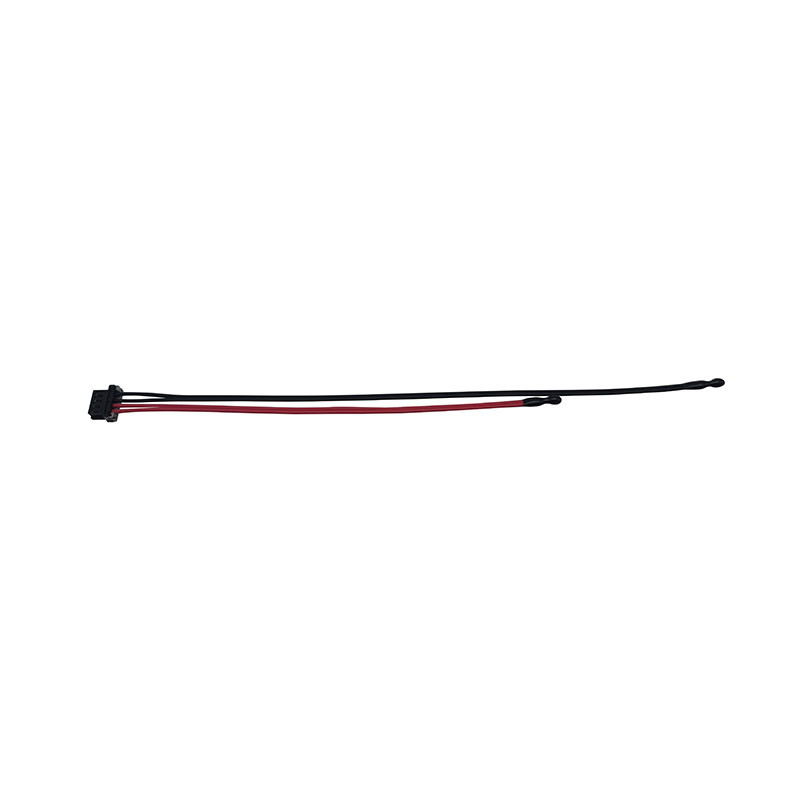

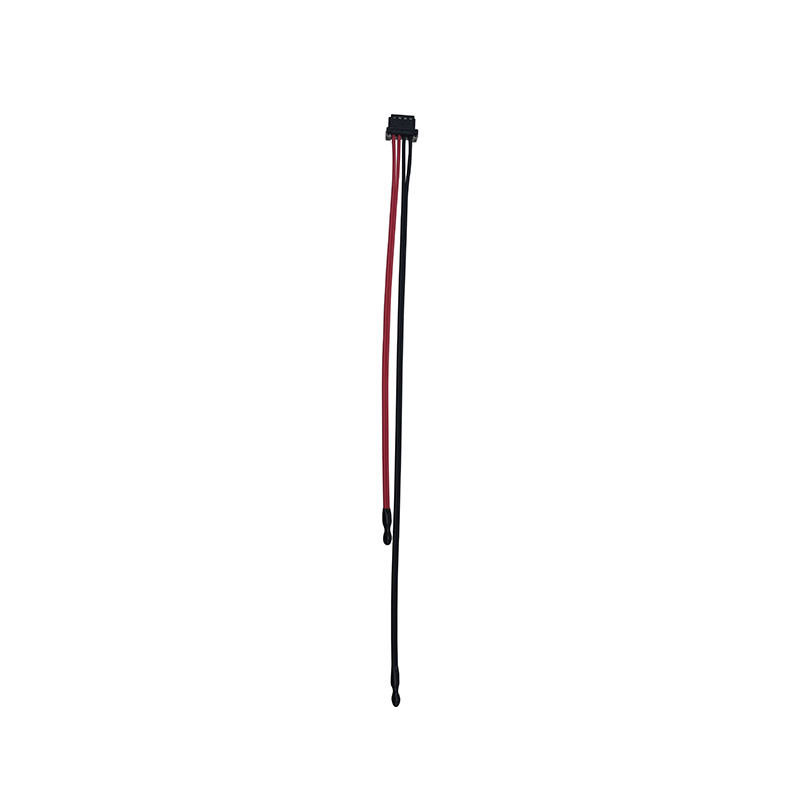

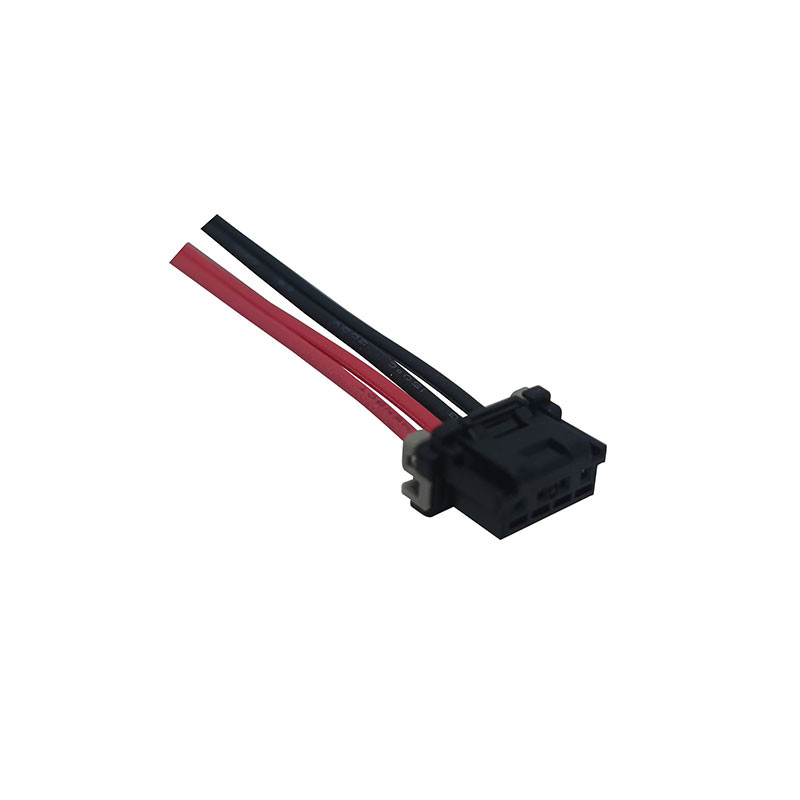

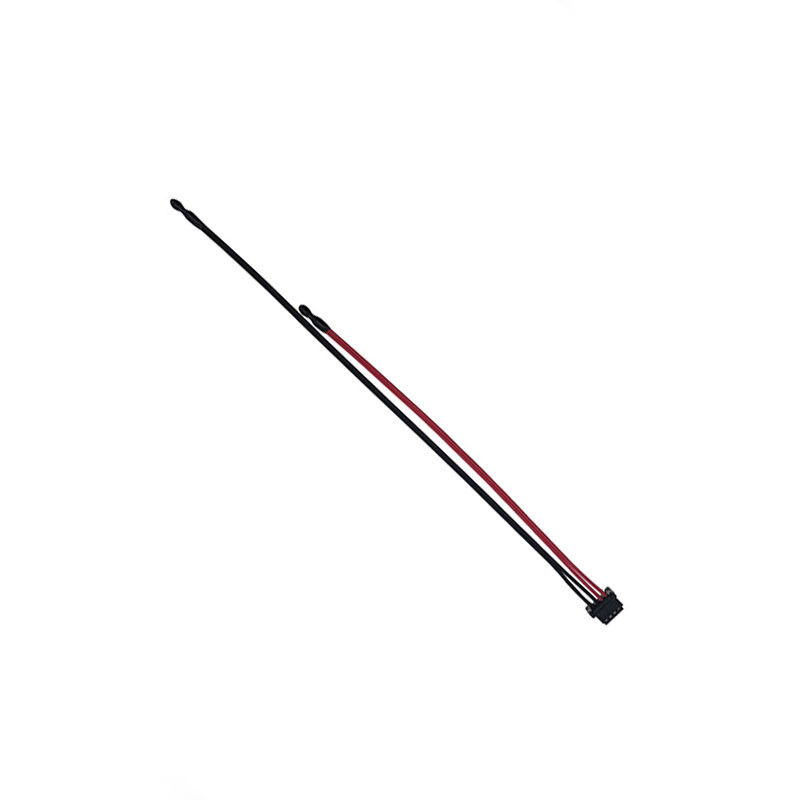

चित्र:
