| उत्पत्ति के प्लेस: | अनहुई, चीन |
|---|---|
| ब्रांड नाम: | Hefei Jingpu Sensor Technology Co., Ltd |
| प्रमाणन: | RoHS, ISO9001 |
| मॉडल संख्या: | एमएफ5ए-5 |
| न्यूनतम आदेश मात्रा: | 1000 टुकड़े |
| मूल्य: | To be negotiated |
| पैकेजिंग विवरण: | कार्टन पैकेज |
| प्रसव के समय: | 2-5सप्ताह |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 20 हजार प्रति माह |
| प्रतिरोध मूल्य: | 2*2.252KΩ±0.1°C | बीटा मान: | बी25/50=3935के |
|---|---|---|---|
| जांच: | 2*ड्रॉप अधिकतमφ2.0*8 सफेद | तार: | पीवीडीएफ 2सी*28एडब्ल्यूजी 1/0.3 सफेद |
| लम्बाई: | 1600±20मिमी | ||
| हाई लाइट: | पीवीडीएफ तार एनटीसी थर्मिस्टोर,श्वसन नली तापमान सेंसर,श्वसन नली एनटीसी थर्मिस्टोर |
||

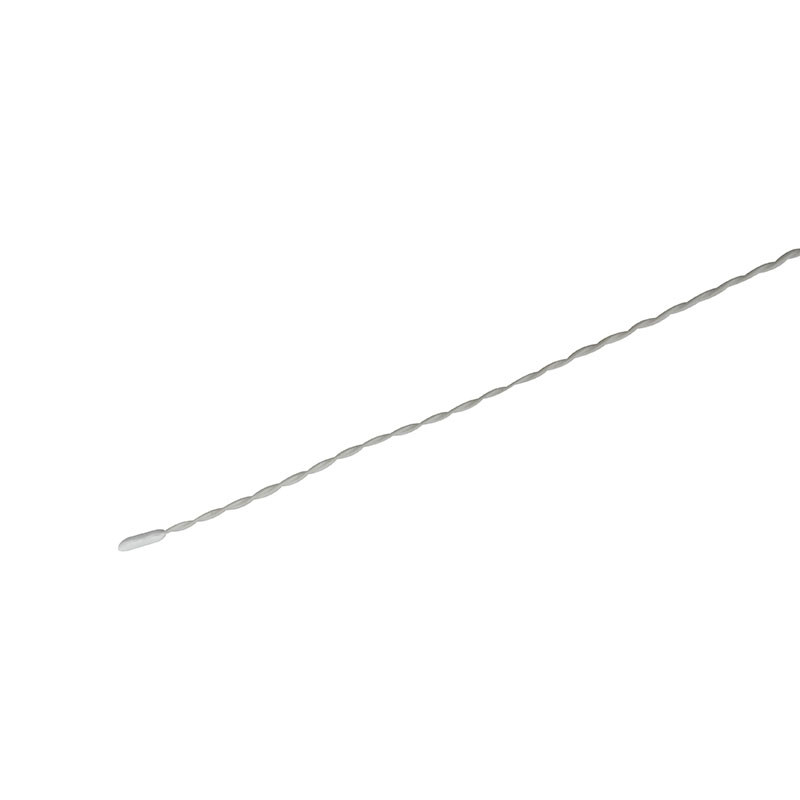

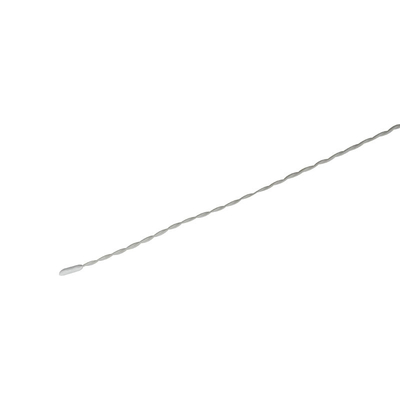

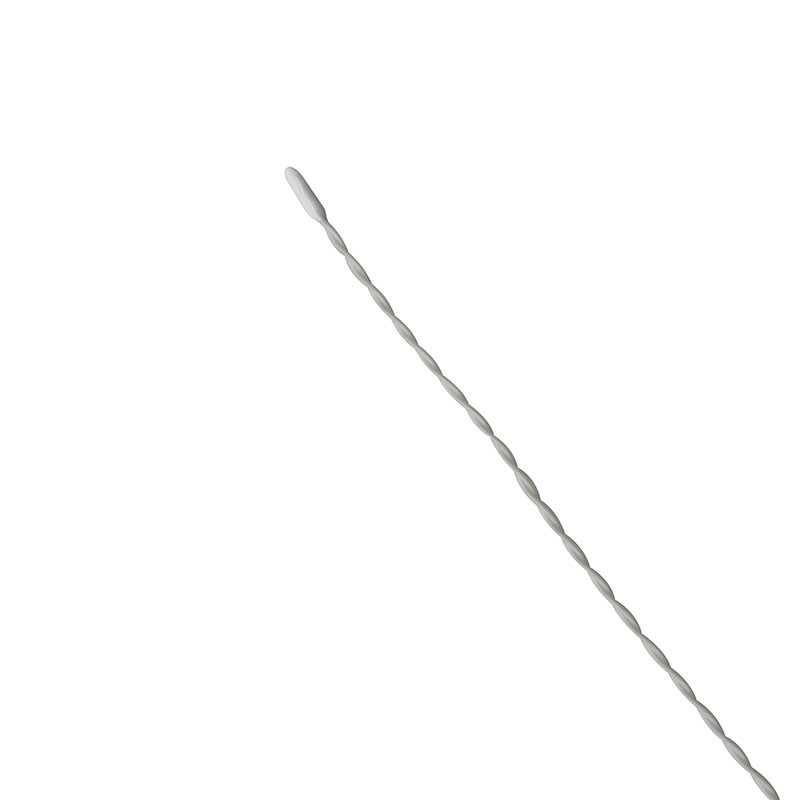

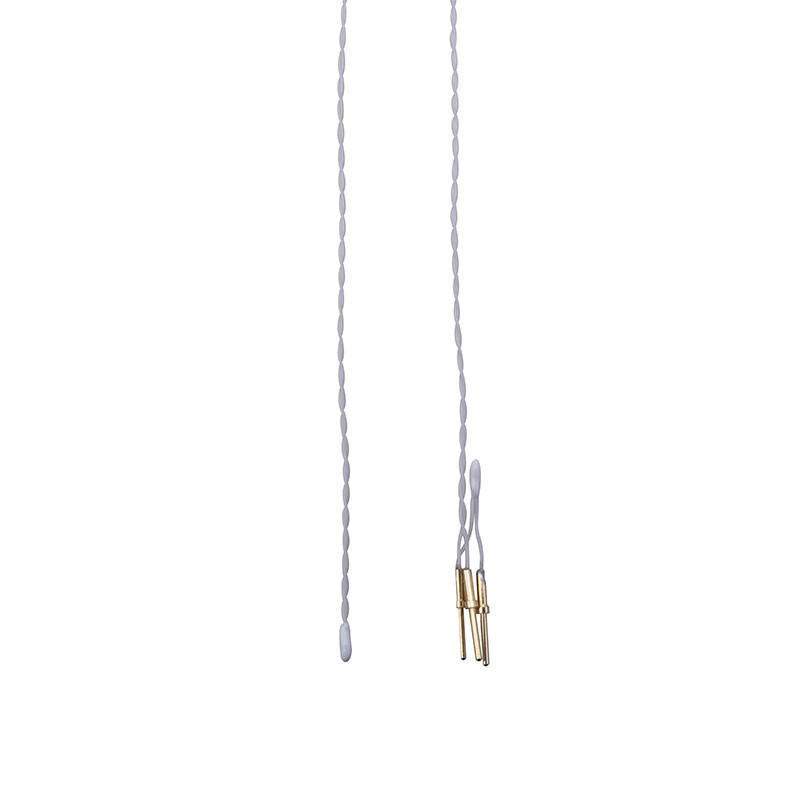

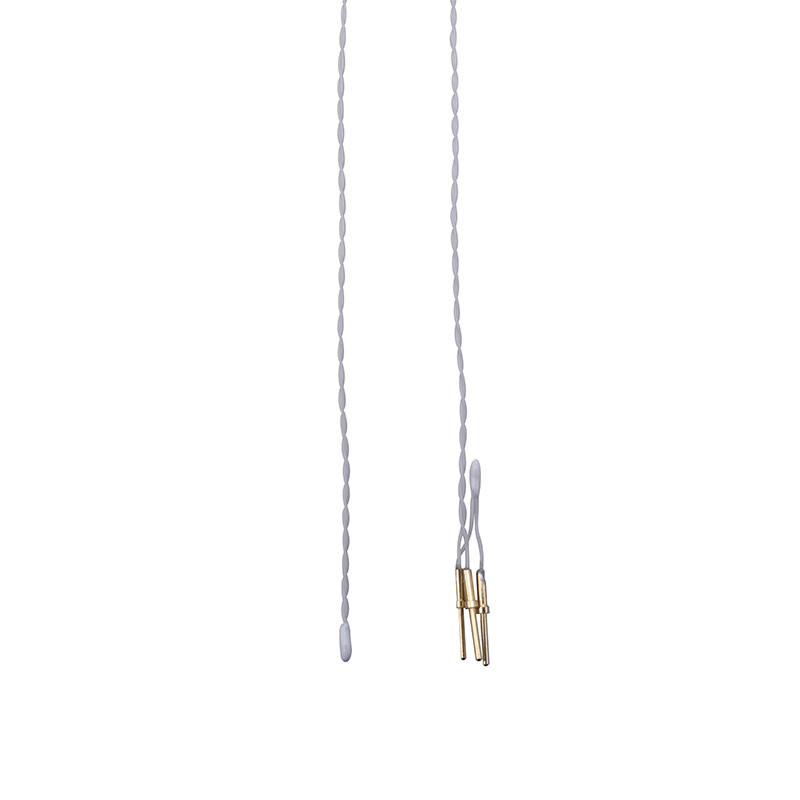

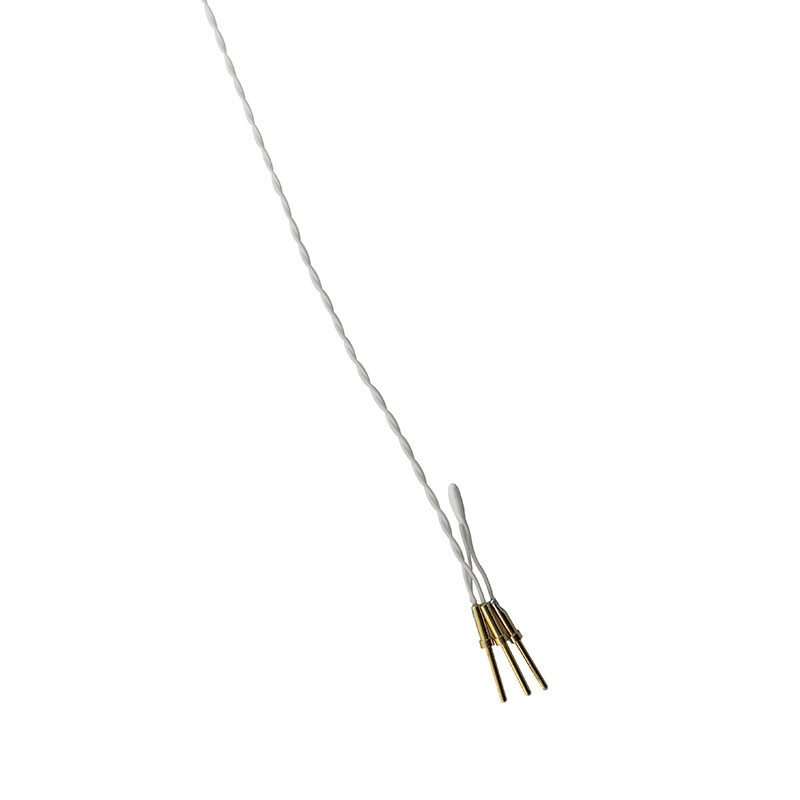

श्वसन नली तापमान सेंसर एनटीसी थर्मिस्टोर
A breathing tube temperature sensor using an NTC (Negative Temperature Coefficient) thermistor is a device designed to monitor and measure the temperature of air or gas flowing through a breathing tubeएनटीसी थर्मिस्टर्स ऐसे प्रतिरोधक हैं जिनका प्रतिरोध तापमान में वृद्धि के साथ कम हो जाता है। वे आमतौर पर तापमान सेंसरिंग अनुप्रयोगों में उपयोग किए जाते हैं।
एनटीसी थर्मिस्टोर का चयनःएक एनटीसी थर्मिस्टोर चुनें जो आपके आवेदन के अनुरूप प्रतिरोध-तापमान विशेषता के साथ हो। एनटीसी थर्मिस्टोर विभिन्न प्रतिरोध मूल्यों और तापमान गुणांक में आते हैं।
सर्किट डिजाइनःएक सरल सर्किट डिजाइन करें जिसमें एनटीसी थर्मिस्टोर, एक ज्ञात प्रतिरोध (वोल्टेज डिवाइडर बनाने के लिए) और अन्य आवश्यक घटक शामिल हों।एनटीसी थर्मिस्टोर के माध्यम से वोल्टेज तापमान के साथ बदल जाएगा, जिससे आप प्रतिरोध के आधार पर तापमान को माप सकते हैं।
कैलिब्रेशनःएनटीसी थर्मिस्टोर के प्रतिरोध को तापमान से जोड़ने के लिए सिस्टम को कैलिब्रेट करें। इसमें आमतौर पर ज्ञात तापमान पर प्रतिरोध को मापना और एक कैलिब्रेशन वक्र बनाना शामिल होता है।
सिग्नल कंडीशनिंग:यदि आवश्यक हो तो तापमान रीडिंग की सटीकता और स्थिरता में सुधार के लिए संकेत कंडीशनिंग तकनीक, जैसे प्रवर्धन या फ़िल्टरिंग का उपयोग करें।
माइक्रोकंट्रोलर/इंटरफेस:सेंसर को एक माइक्रोकंट्रोलर या इंटरफेस सर्किट से कनेक्ट करें जो एनटीसी थर्मिस्टोर से एनालॉग सिग्नल को संसाधित कर सकता है और इसे डिजिटल तापमान मान में परिवर्तित कर सकता है।यह एनालॉग-टू-डिजिटल कन्वर्टर (एडीसी) का उपयोग करके प्राप्त किया जा सकता है.
तापमान प्रदर्शन/लॉगिंगःएक स्क्रीन, इंटरफ़ेस पर तापमान प्रदर्शित करें, या आगे के विश्लेषण के लिए इसे लॉग करें। इसमें एलईडी डिस्प्ले, एलसीडी स्क्रीन का उपयोग करना या डेटा को कंप्यूटर या अन्य उपकरणों में प्रसारित करना शामिल हो सकता है।
श्वसन नली के साथ एकीकरण:सेंसर को श्वसन नली में शामिल करें, जिससे सेंसर को किसी भी तरह के हस्तक्षेप या क्षति से बचाने के लिए उचित इन्सुलेशन और सुरक्षा सुनिश्चित हो सके।
आवेदनः
श्वसन नली तापमान सेंसर NTC थर्मिस्टोर श्वसन नली के तापमान माप के लिए लागू किया जाता है।
