| उत्पत्ति के प्लेस: | हेफ़ेई, अनहुई, चीन |
|---|---|
| ब्रांड नाम: | Jingpu Brand |
| प्रमाणन: | CE,ROHS,ISO9001,ISO13485,UL |
| मॉडल संख्या: | एमएफ57 |
| न्यूनतम आदेश मात्रा: | 1000 |
| मूल्य: | USD 0.1-5 /PCS |
| पैकेजिंग विवरण: | कार्टन पैकिंग |
| प्रसव के समय: | 2-7 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 200 मिलियन प्रति वर्ष |
| स्थापित करने का तरीका: | डालने | सेंसिंग तरीका: | प्रतिरोध |
|---|---|---|---|
| आउटपुट सिग्नल प्रकार: | एनालॉग प्रकार | सामग्री: | मिट्टी के पात्र |
| ढांकता हुआ मापना: | तापमान | आईपी कोड: | आईपी 64 |
| परिवहन पैकेज: | कार्टन पैकिंग | दिखावट: | लघु |
| गारंटी: | 2 साल | विक्रय - पश्चात सेवा: | गुणवत्ता आश्वासन |
| टुकड़ा: | एनटीसी थर्मामीटर | अनुकूलन: | हाँ |
| परिचालन तापमान: | सामान्य या कम तापमान | प्रतिरोध मूल्य: | रीति |
| बी मान: | रीति | शिपिंग: | शिपिंग, वायु, या एक्सप्रेस |
| वायर: | पीवीसी, टेफ्लॉन, तामचीनी इन्सुलेशन | नि: शुल्क नमूना: | हाँ |
| प्रमुखता देना: | ग्लास सील एनटीसी तापमान सेंसर,सिंगल एंड एनटीसी तापमान सेंसर |
||
ऑटो के लिए एनटीसी सिंगल एंड ग्लास सील तापमान सेंसर को अनुकूलित किया जा सकता है
संक्षिप्त निर्देश:
एक NTC थर्मिस्टर सेंसर के रूप में, ग्लास कोटिंग NTC थर्मिस्टर ग्लास बीड, थिनर ड्यूमेट वायर से बना होता है।इसकी विशेषता उच्च तापमान प्रतिरोध है।ऑटोमोटिव इलेक्ट्रॉनिक, घरेलू उपकरण, औद्योगिक उपकरण आदि के लिए ग्लास कोटिंग एनटीसी थर्मिस्टर व्यापक रूप से लागू होता है।
विशेषताएँ:
ग्लास एनकैप्सुलेशन
उच्च तापमान प्रतिरोधी
ऑपरेटिंग तापमान रेंज: -40 ℃ ~ 300 ℃
R25=100KΩ±1%,B25/50=3950±1%
ग्लास जांच 1.3 मिमी
उत्पाद का स्थिर प्रदर्शन है और यह लंबे समय तक काम कर सकता है।
प्रतिरोध मूल्य और बी मूल्य में उच्च परिशुद्धता और अच्छी स्थिरता है।
उच्च संवेदनशीलता, त्वरित प्रतिक्रिया गति।
अच्छा इन्सुलेशन सीलिंग, झुकने प्रतिरोध, उच्च विश्वसनीयता के साथ।
इसे आसान स्थापना के लिए स्थापना शर्तों के अनुसार पैक किया जा सकता है।चिप प्रकार या प्रतिरोध प्रकार कोर घटक,
तापमान माप की उच्च परिशुद्धता।
आवेदन पत्र:
घरेलू उपकरण
ऑटोमोटिव इलेक्ट्रॉनिक
औद्योगिक उपकरण आदि
भाग संख्या कोड:
संरचना और आयाम:
विद्युत विनिर्देश:
| डी | डी | एल1 | एल |
| 1.3 ± 0.2 | 0.2 | 2.0 ~ 3.0 | 50 |
| 1.6 ± 0.2 | 0.2 | 3.0 ~ 4.0 | 50 |
| 2.0 ± 0.2 | 0.3 | 3.0 ~ 4.0 | 50 |
| 2.3 ± 0.2 | 0.3 | 3.0 ~ 4.0 | 50 |
| उत्पाद विनिर्देश | Rec.at 25℃(KΩ) | बीटा मान | (हवा में) पीएमएक्स(मेगावाट) | δ (मेगावाट/℃) | ऊष्मीय समय स्थिर τ(सेकंड।) | ऑपरेटिंग तापमान रेंज टीएल वें (℃) | कुल लंबाई एल (मिमी) |
| बी7ए202□3470ए□L50 | 2 | बी25/85=3470 | लगभग 20 | लगभग 0.75 | अधिकतम 10 | -40~300 | 50 |
| बी7ए202□3830ए□L50 | 2 | बी25/85=3977 | |||||
| बी7ए502□3950ए□L50 | 5 | बी25/85=3950 | |||||
| बी7ए103□3435बी□L50 | 10 | बी25/85=3435 | |||||
| बी7ए103□3950ए□L50 | 10 | बी25/50=3950 | |||||
| बी7ए503□3950ए□L50 | 50 | बी25/50=3950 | |||||
| बी7ए104□3950ए□L50 | 100 | बी25/50=3950 | |||||
| बी7ए104□4132बी□L50 | 100 | बी25/85=4132 | |||||
| बी7ए104□4200ए□L50 | 100 | बी25/50=4200 |

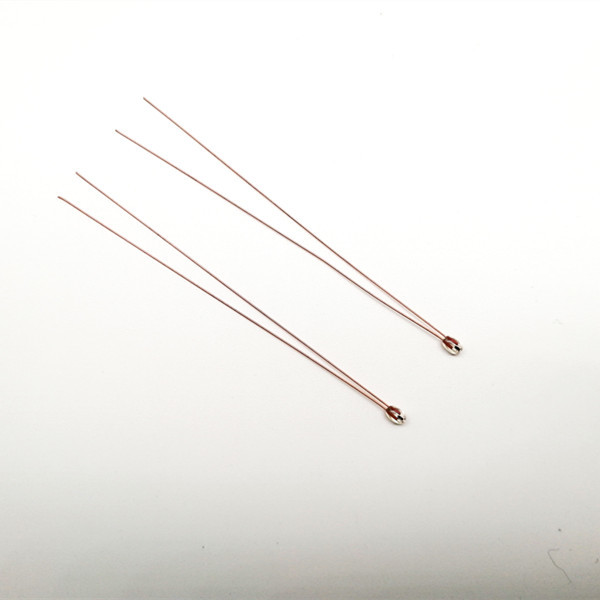

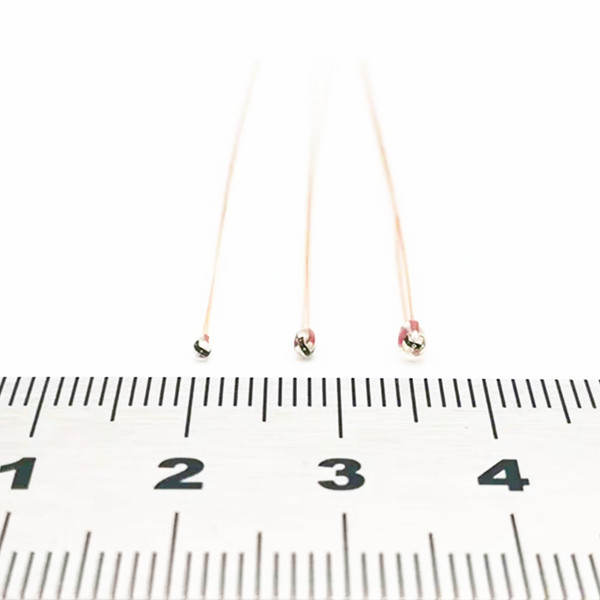

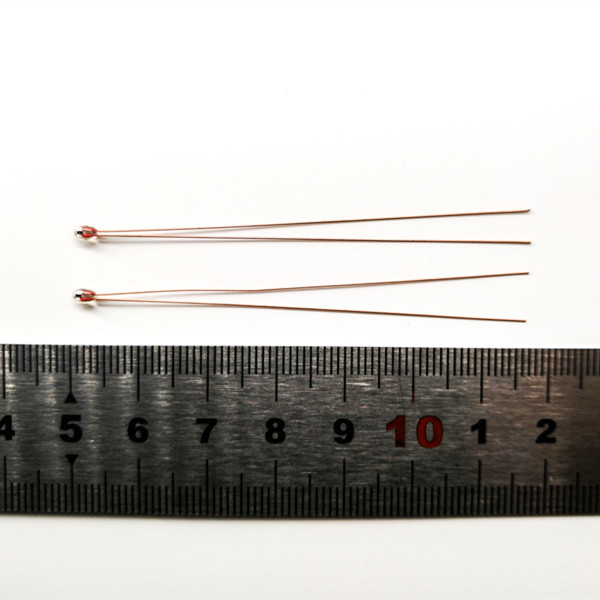

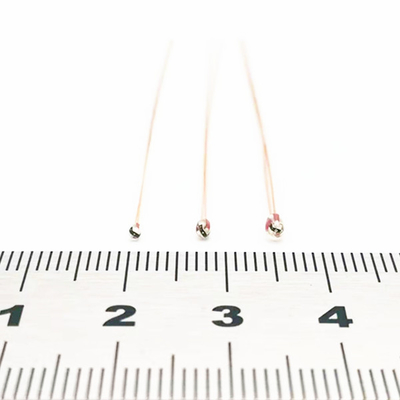

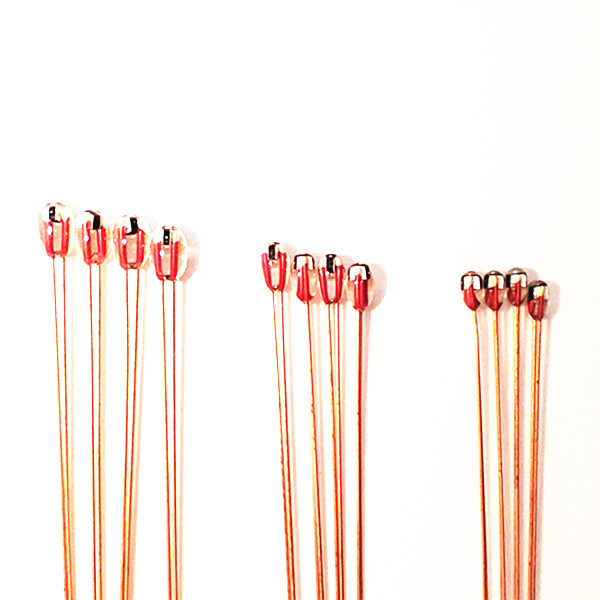

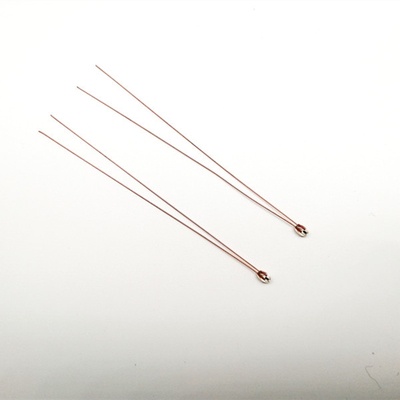

उत्पाद चित्र / चित्र:

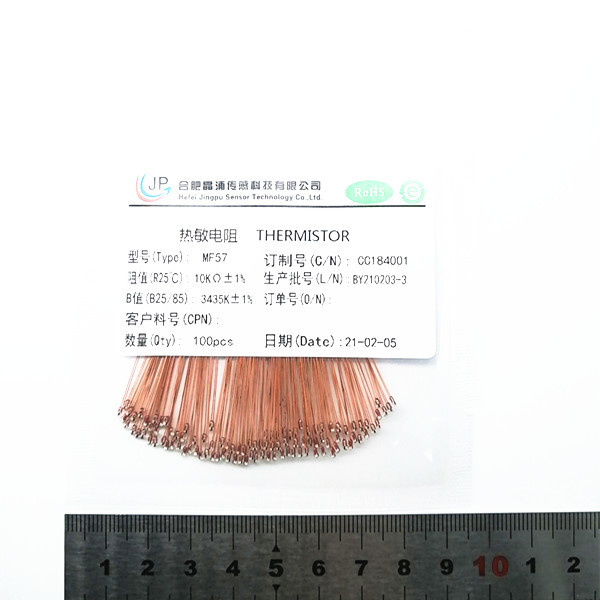

मानक पैकिंग (इनर पैकिंग): 500 पीसी / पॉलीबैग
संचालन सूचना
1. आवेदन: तापमान माप और नियंत्रण;
2. घटक के स्वयं-हीटिंग के कारण माप त्रुटि से बचने के लिए NTC के माध्यम से बहने वाली धारा को Pmax सीमा के भीतर नियंत्रित किया जाता है।
3. अत्यधिक गर्मी के झटके से बचें, गर्म हवा का झटका जांच के लिए कम से कम 30 मिमी होना चाहिए, अगर गर्मी सिकुड़ने वाली सुरक्षा ट्यूब को संलग्न करने की आवश्यकता हो।
