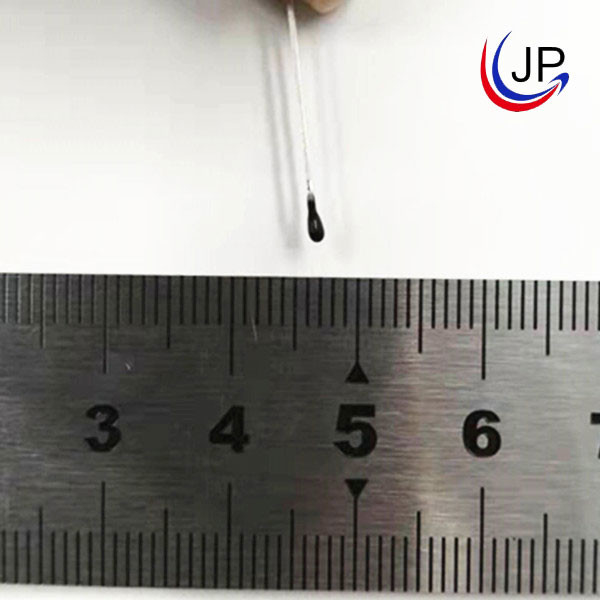

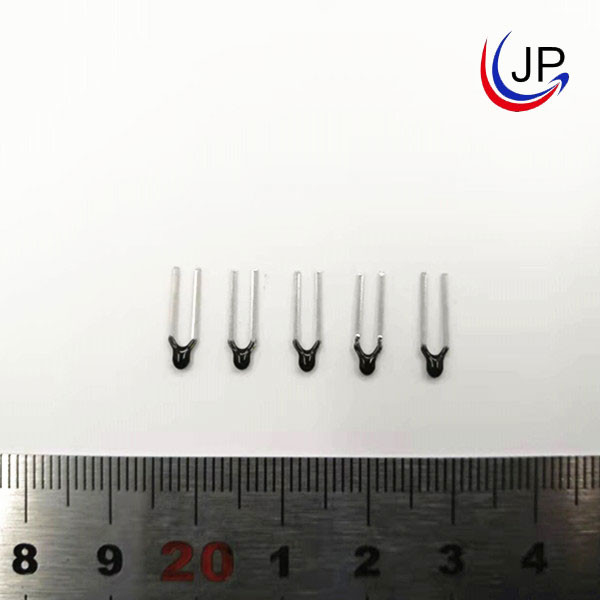

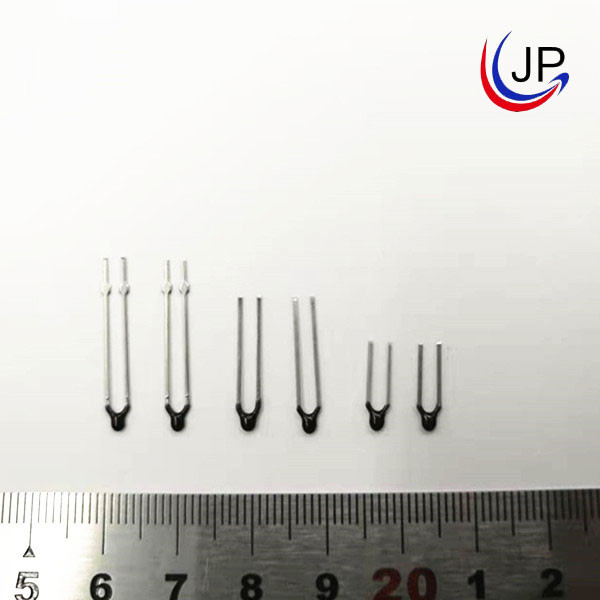

UAV के लिए R25 10K B25/85 3435k NTC एपॉक्सी थर्मिस्टर

UAV के लिए R25 10K B25/85 3435k NTC एपॉक्सी थर्मिस्टर

संक्षिप्त परिचय:

एमएफ 5 ए -1 (यूएवी मानव रहित हवाई वाहन के लिए) श्रृंखला एपॉक्सी-लेपित एनटीसी थर्मिस्टर हेफ़ेई जिंगपू सेंसर टेक्नोलॉजी कं, लिमिटेड से निर्मित किया जाता है। यह कॉपर क्लैड स्टील लीड वायर, सोल्डरेड एनटीसी चिप और एपॉक्सी राल से बना है।सेंसर सुविधा: सरल, कार्यात्मक, उच्च सटीकता।वैकल्पिक प्रतिरोध मान 0.3kΩ से 2000kΩ तक होता है, और बीटा मान 2500K से 4500K तक होता है।ये एपॉक्सी-लेपित एनटीसी थर्मिस्टर्स घरेलू उपकरणों, मोटर वाहन, चिकित्सा उपकरण, बिजली उपकरण आदि के लिए व्यापक रूप से लागू होते हैं।

विशेषताएँ:

•RoHS मानक का पालन करें

•R25=10KΩ±5%,B25/85=3435k±2%

•ऑपरेटिंग तापमान रेंज:-40℃~125℃

•पतले की मोटाई

आवेदन पत्र:

• यूएवी (मानवरहित हवाई वाहन) के लिए

संरचना और आयाम:(इकाई:मिमी)

मानक पैकिंग (इनर पैकिंग): 500 पीसी / पॉलीबैग

विद्युत विशिष्टता:

ऑपरेशन नोटिस:

1. आवेदन: तापमान माप और नियंत्रण；

2. घटक के सेल्फ-हीटिंग के कारण होने वाली माप त्रुटि से बचने के लिए NTC के माध्यम से बहने वाली धारा को Pmax सीमा के भीतर नियंत्रित किया जाता है।

3. अत्यधिक गर्मी के झटके से बचें, अगर गर्मी-सिकुड़ने वाली सुरक्षा ट्यूब को संलग्न करने की आवश्यकता होती है, तो गर्म हवा का झटका जांच के लिए कम से कम 30 मिमी होना चाहिए।

4. भंडारण तापमान -10 ℃ ～ 40 ℃, ≤75% आरएच संक्षारक गैस और धूप वाले वातावरण से बचें;पैकेज खोलने के बाद, इसे फिर से सील करना होगा।

5. ग्लास कोटिंग एनटीसी थर्मिस्टर की संरचना के अनुसार, जब एंड-यूज़र स्थापित किया जाता है, तो एपॉक्सी सिर को बहुत अधिक तन्यता बल और लीड वायर से झुकने वाले बल से बचने के लिए, लीड वायर को झुकने पर नियंत्रित किया जाएगा। सीलिंग हेड के नीचे 6 मिमी या उससे कम के लीड वायर पर बिंदु या बल बिंदु।ताकि चिप को चोट न पहुंचे, जिसके परिणामस्वरूप प्रतिरोध बहता है और यहां तक ​​कि ओपन सर्किट भी होता है, खासकर जब घटक गर्म होता है।
