| उत्पत्ति के प्लेस: | हेफ़ेई, अनहुई, चीन |
|---|---|
| ब्रांड नाम: | Jingpu Brand |
| प्रमाणन: | CE,ROHS,ISO |
| मॉडल संख्या: | एमएफ5ए-1 |
| न्यूनतम आदेश मात्रा: | 1000 |
| मूल्य: | USD 0.1-5 /PCS |
| पैकेजिंग विवरण: | कार्टन पैकिंग |
| प्रसव के समय: | 2-7 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 200 मिलियन प्रति वर्ष |
| स्थापित करने का तरीका: | डालने | सेंसिंग तरीका: | प्रतिरोध |
|---|---|---|---|
| आउटपुट सिग्नल प्रकार: | एनालॉग प्रकार | सामग्री: | मिट्टी के पात्र |
| ढांकता हुआ मापना: | तापमान | आईपी कोड: | आईपी 64 |
| परिवहन पैकेज: | कार्टन पैकिंग | दिखावट: | काला |
| गारंटी: | 2 साल | विक्रय - पश्चात सेवा: | गुणवत्ता आश्वासन |
| अनुकूलन: | हाँ | परिचालन तापमान: | -40 ℃ ~ 125 ℃ |
| प्रतिरोध मूल्य: | रीति | बी मान: | रीति |
| शिपिंग: | शिपिंग, वायु, या एक्सप्रेस | वायर: | पीवीसी, टेफ्लॉन, तामचीनी इन्सुलेशन |
| प्रमुखता देना: | यूएवी एनटीसी थर्मामीटर 10k,मानव रहित हवाई वाहन एनटीसी थर्मामीटर 10k,एनटीसी थर्मामीटर 3435k |
||

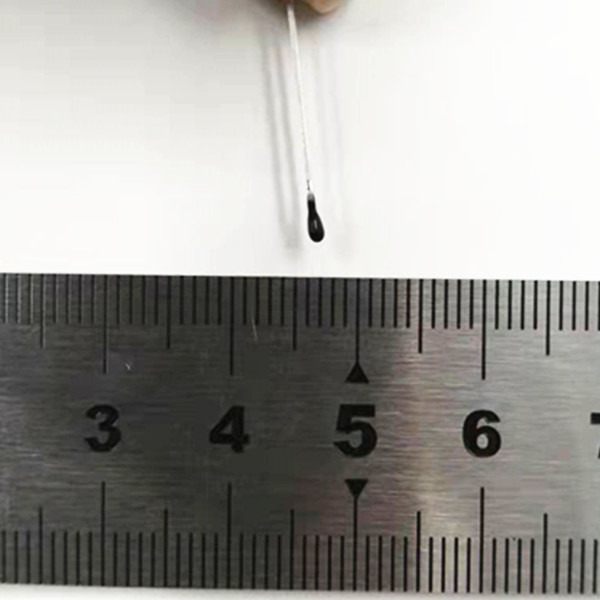

मानव रहित हवाई वाहन या यूएवी 10k 3435k . के लिए एनटीसी थर्मामीटर
एक संक्षिप्त नोट:
MF5A-1 (यूएवी के लिए) श्रृंखला एपॉक्सी लेपित एनटीसी थर्मिस्टर हेफ़ेई जिंगपू सेंसर टेक्नोलॉजी कं, लिमिटेड द्वारा निर्मित है।इसमें कॉपर-क्लैड स्टील के तार, एक वेल्डेड एनटीसी चिप और एपॉक्सी राल होते हैं।सेंसर विशेषताएं: सरल, व्यावहारिक, उच्च परिशुद्धता।वैकल्पिक प्रतिरोध 0.3 kω से 2000 kω तक होता है, और बीटा 2500K से 4500K तक होता है।ये एपॉक्सी-लेपित एनटीसी थर्मिस्टर्स व्यापक रूप से घरेलू उपकरणों, ऑटोमोबाइल, चिकित्सा उपकरण, बिजली उपकरण, और बहुत कुछ में उपयोग किए जाते हैं।
विशेषताएँ:
•आरओएचएस मानक का पालन करें
•R25=10KΩ±5%,B25/85=3435k±2%
•ऑपरेटिंग अस्थायी सीमा: -40℃~125℃
•पतला
आवेदन पत्र:
• यूएवी (मानवरहित हवाई वाहन) के लिए
संरचना और आयाम: (इकाई: मिमी)
| जांच का आकार | ली | एल1 | डी | एच | d1 |
| 2.6*17.5मिमी | 17.5 ± 1 | 3 ± 1 | एमकुल्हाड़ीφ3.0 | 2.5 | 10 |
| 2.6*19मिमी | 19±1 | 3 ± 1 | |||
| 2.6*23मिमी | 23±1 | 3 ± 1 | |||
| 2.6*26मिमी | 25±1 | 3 ± 1 |
संदर्भ पैरामीटर:
| उत्पाद विनिर्देश | आरईसी।टी पर℃ (कू) | बीटा मान | (हवा में) पीएमएक्स(मेगावाट) |
मैं (मेगावाट/℃) |
थर्मल समय स्थिर τ(सेकंड) | ऑपरेटिंग तापमान रेंज टीएल-टीएच(℃) | कुल लंबाई एल (मिमी) |
| ए1बी212मैं4200एमैंएल19 | आर62=20.92 | बी25/85=4200 | लगभग 3.5 | लगभग.0.7 | मैक्स.5.0 | -40 ~ 125 | 19 |
| ए1ए104मैं4132बीमैंएल17 | 100 | बी25/85=4132 | 17 | ||||
| ए1सी104मैं4132बीमैंएल23 | 100 | बी25/85=4132 | 23 | ||||
| ए1बी332मैं3970Fमैंएल25 | आर100=3.3 | बी25/50=3970 | 26 | ||||
उत्पाद ड्राइंग:
मानक पैकिंग (इनर पैकिंग): 500 पीसी / पॉलीबैग
ऑपरेशन नोटिस
1.आवेदन:तापमान माप और नियंत्रण；
2.घटक के सेल्फ-हीटिंग के कारण होने वाली माप त्रुटि से बचने के लिए NTC के माध्यम से बहने वाली धारा को Pmax सीमा के भीतर नियंत्रित किया जाता है।
3.अत्यधिक गर्मी के झटके से बचें, गर्म हवा के झटके को जांच के लिए कम से कम 30 मिमी से हरा देना चाहिए, अगर गर्मी सिकुड़न सुरक्षा ट्यूब को संलग्न करने की आवश्यकता होती है।
4.भंडारण तापमान -10 ℃ ～ 40 ℃, ≤75% आरएच संक्षारक गैस और धूप वाले वातावरण से बचें;पैकेज खोलने के बाद, इसे फिर से सील करना होगा।
5. ग्लास कोटिंग एनटीसी थर्मिस्टर की संरचना के अनुसार, जब अंतिम उपयोगकर्ता स्थापित होता है, तो एपॉक्सी सिर से बचने के लिए बहुत अधिक तन्यता बल और सीसा तार से झुकने वाले बल से बचने के लिए, लीड तार को एक झुकने बिंदु या एक बल बिंदु पर नियंत्रित किया जाएगा। सीलिंग हेड के नीचे एक लीड वायर 6 मिमी या उससे कम। ताकि चिप को चोट न पहुंचे, जिसके परिणामस्वरूप प्रतिरोध बहती है और यहां तक कि ओपन सर्किट भी होता है, खासकर जब घटक गर्म होता है।
